콘크리트 포장의 구성

1. 콘크리트 포장의 구성

1.1 개요

  콘크리트 포장은 하중을 안전하게 지반에 전달하고, 노면의 기능을 오랜 기간 유지하기 위해 여러 층으로 구성된다. 각 층은 구조적 역할, 배수 성능, 포장 안정성 확보 등 고유의 기능을 가지고 있으며, 상호 연계되어 전체 포장 구조의 성능을 결정짓는다.





2. 콘크리트 포장의 주요 구성 요소

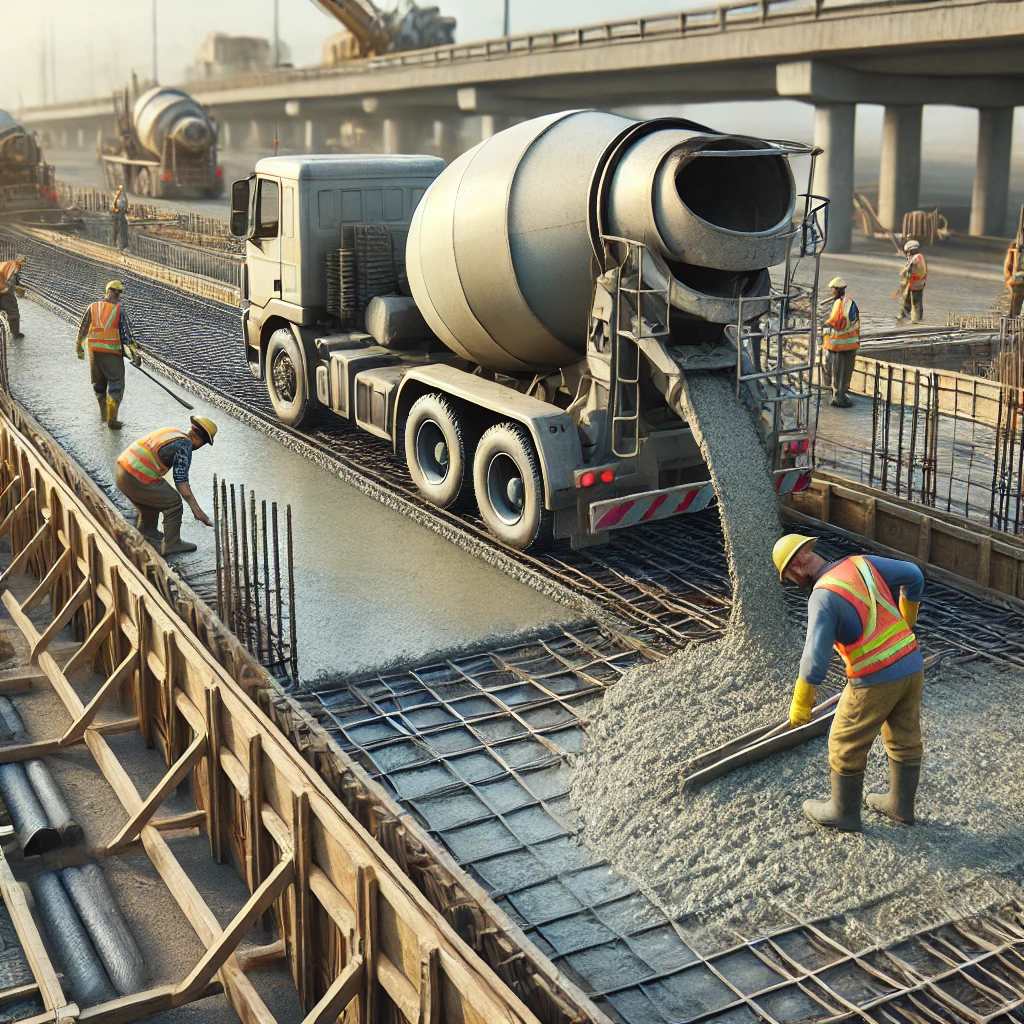

2.1 콘크리트 슬래브 (Concrete Slab)

• 포장의 가장 상부에 위치한 구조층으로, 직접 차량 하중을 받는다.
• 휨응력에 저항하며, 하중을 넓게 분산시켜 하부층에 전달
• 보통 두께는 교통량과 설계하중에 따라 20~30cm 이상 적용됨
• 무근, 철근 매입형, 연속 철근 콘크리트 등 형식에 따라 분류됨

2.2 기층 (Base Course)

• 콘크리트 슬래브 아래에 위치하며, 슬래브에 균일한 지지력을 제공
• 하부 노상의 부등침하를 방지하고, 배수 성능 확보에도 기여
• 일반적으로 시멘트 안정처리층(CSB), 쇄석기층, 또는 배수성 기층(PCCB) 등이 사용됨

2.3 보조기층 (Subbase Course, 필요 시)

• 기층과 노상 사이에 설치되는 층으로, 노상의 약한 부분을 보강하고 지지력 향상 목적
• 지반 침하, 서브그레이드 펌핑, 서리 피해 등을 방지하기 위해 선택적으로 사용
• 종종 투수성이 있는 재료 또는 시멘트/석회 안정재로 처리

2.4 노상 (Subgrade)

• 포장의 최하부, 즉 지반을 구성하는 천연토층
• 전체 포장 시스템을 지지하는 가장 기본적인 층
• 지지력(CBR, K-값)이 부족한 경우, 보강처리 또는 치환공법 필요





3. 부속 구성 요소

3.1 줄눈 (Joints)

• 수축줄눈, 팽창줄눈, 시공줄눈 등으로 구분
• 균열 유도, 열팽창 흡수, 공정 분리를 위한 기능 수행
• Dowel Bar, Tie Bar 등을 통해 인접 슬래브 연결 및 평탄성 유지

3.2 배수층 (Drainage Layer)

• 하부에 침투한 물이 장시간 잔류하지 않도록 하여 포장 하부층의 약화를 방지
• 투수성 골재층, 천공관, 배수 맨홀 등으로 구성되며, 기층이나 보조기층과 통합되기도 함

3.3 표면 처리층 (Surface Treatment)

• 포장 표면에 홈을 파거나 텍스처 처리를 하여 미끄럼 저항 확보
• 브룸 마감, 그루빙(Grooving), 텍스처링 등 다양한 방법 적용
• 소음 저감 기능도 병행 가능



4. 결론

 콘크리트 포장은 단순한 슬래브가 아닌, 다양한 층과 부속 구조물이 유기적으로 작용하여 고강도, 고내구성의 기능을 발휘하는 구조체이다. 각 구성층은 설계 시 목적과 조건에 따라 적절히 조합되어야 하며, 특히 하부층의 지지력과 배수 성능은 포장의 수명을 좌우하므로 충분한 사전 검토와 품질 관리가 필수적이다.
